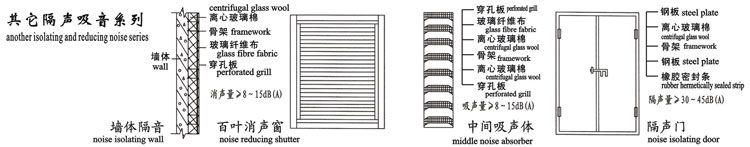

国标消声器系列其他隔声吸声系列

国标消声器系列

Muffling series accord to national standard

Page33

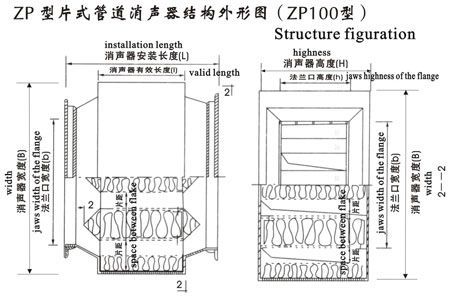

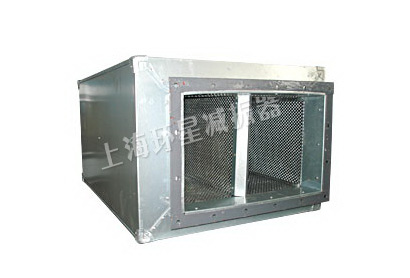

ZP型片式管道消声器采用离心玻璃棉作为吸声材料，片式结构，具有高度小，消声频率宽，结构简单等特点。产品有效长度一米，两端配有变径管和标准法兰，zP型片式消声器系列分为ZPl00型，ZP200型，消声量可达1 6dB(A)-25dB(A)。

Centrifugal glass wool is the absorb－ing noises material in the ZP type muffl－ing which has a laminated structure with low highness，wide muffling frequency and simple structure．Valid length of this product is 1 meter equipped with pipe of different diameter and standard flange at both ends．ZP laminated muffling includes ZP100，ZP200 two types．The volume of muffling can reach 16dB(A)-25 dB(A)．

ZP100型片式管道消声器系列参数表

Parameter table

序号 Series number	型号 Type	外形尺寸 figure dimension			有效长度（1） mmvalid length	通流面积 flux area m2
序号 Series number	型号 Type	宽（B） Width	高（H） Highness	长（L） Length	有效长度（1） mmvalid length	通流面积 flux area m2
1	ZP100(150×160)	550	360	1200	1000	0.04
2	ZP100(150×160)	550	400	1200	1000	0.05
3	ZP100(150×160)	550	450	1200	1000	0.06
4	ZP100(150×160)	620	360	1200	1000	0.05
5	ZP100(150×160)	620	400	1200	1000	0.06
6	ZP100(150×160)	620	450	1200	1000	0.08
7	ZP100(150×160)	620	520	1200	1000	0.1
8	ZP100(150×160)	700	400	1200	1000	0.08
9	ZP100(150×160)	700	450	1200	1000	0.1
10	ZP100(150×160)	700	520	1200	1000	0.13
11	ZP100(150×160)	700	600	1200	1000	0.16
12	ZP100(150×160)	800	400	1200	1000	0.1
13	ZP100(150×160)	800	450	1200	1000	0.13
14	ZP100(150×160)	800	520	1200	1000	0.16
15	ZP100(150×160)	800	600	1200	1000	0.2
16	ZP100(150×160)	800	700	1200	1000	0.25
17	ZP100(150×160)	1000	410	1200	1000	0.13
18	ZP100(150×160)	1000	460	1200	1000	0.16
19	ZP100(150×160)	1000	536	1200	1000	0.2
20	ZP100(150×160)	1000	620	1200	1000	0.05
21	ZP100(150×160)	1000	720	1200	1000	0.32
22	ZP100(150×160)	1000	860	1200	1000	0.4
23	ZP100(150×160)	1150	1150	1200	1000	0.2
24	ZP100(150×160)	1150	540	1200	1000	0.26
25	ZP100(150×160)	1150	620	1200	1000	0.32
26	ZP100(150×160)	1150	730	1200	1000	0.4
27	ZP100(150×160)	1150	870	1200	1000	0.5
28	ZP100(150×160)	1150	1050	1200	1000	0.64
29	ZP100(150×160)	1500	450	1200	1000	0.25
30	ZP100(150×160)	1500	520	1200	1000	0.32
31	ZP100(150×160)	1500	600	1200	1000	0.4
32	ZP100(150×160)	1500	700	1200	1000	0.5
33	ZP100(150×160)	1500	830	1200	1000	0.63
34	ZP100(150×160)	1500	1000	1200	1000	0.8
35	ZP100(150×160)	1500	1200	1200	1000	1
36	ZP100(150×160)	1500	520	1200	1000	0.4
37	ZP100(150×160)	1500	600	1200	1000	0.5
38	ZP100(150×160)	1500	700	1200	1000	0.63
39	ZP100(150×160)	1500	830	1200	1000	0.79
40	ZP100(150×160)	1500	1000	1200	1000	1
41	ZP100(150×160)	1500	1200	1200	1000	1.25
