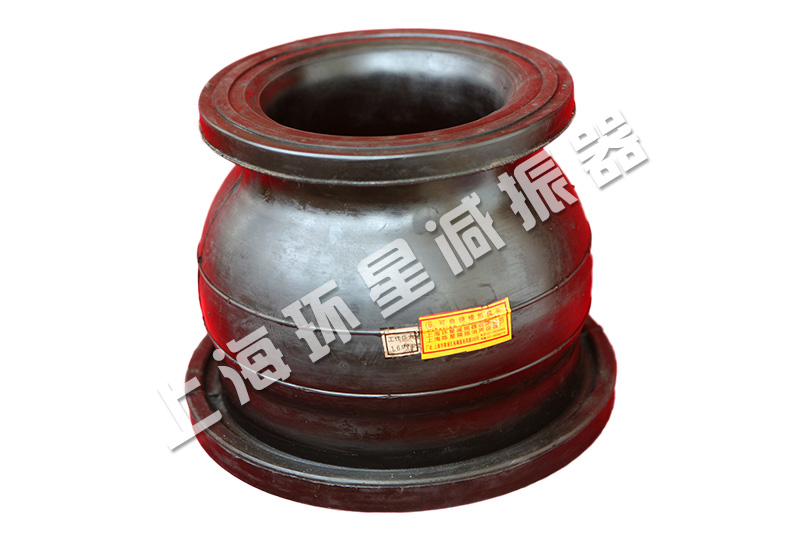

KYT型可曲挠同心异径橡胶接头

Model KYT Floating Flange Concentrical And Different Diameter Rubber Expansion Joints

Page30

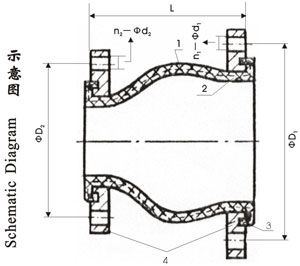

材料表

Table of Materilals

序号 Serial No	部位 Prtion	材料 Material
1	主体 Main body	极性橡胶 polarized rubber
2	内衬 Lining	尼龙帘布 Nylon cord fabric
3	骨架 Frame	硬钢丝 hard steel wire
4	法兰 Flange	软钢 Mild steer

技术条件

Technical Consition

型号 Model	Ⅰ	Ⅱ	Ⅲ
工作压力 MPa（kg.f/cm2） Working pressure	1.6(16)	1.0(10)	0.6(6)
爆破压力 Bursting pressure	4.8(48)	3.0(30)	1.8(18)
真空度 Vacuity Kpa(mmHg)	86.7(650)	53.3(400)	40(300)
配套法兰 MPa（kg.f/cm2） supporting flange	1.6(16)	1.0(10)	0.6(6)
适用温度 Applecable temp.℃	-20℃-80℃(普通型)　　+80℃-135℃(特殊配方) ordinary type special ingredient
适用介质 Applecable media	空气、压缩空气、水、海水、热水、弱酸 Air.Compressed air. Water.Sea Water. Hot Water. Weak acid.Etc

注：+80-135℃采用特殊本配方

Note:+80-135℃ use special formula

公称通径、长度、位移数值与法兰主要数据表

Table of Main Parameters of Nominal Core Diameter，Length，Displacement Value and Flange

公称能径 Nominal core diameter		长度 Length l(mm)	螺栓数 No.of bolt n		螺栓孔直径 Diameter of bolt hole do(mm)		螺栓孔中心圆直径 Diameter of bolt hole center circlen D1 (mm)		轴向位移 Axial displacenment(mm)		横向位移 Lateral displacement (mm)	偏转角度 Angle of deflection (α1+α2)
（mm）	(寸 in)	长度 Length l(mm)	n1	n2	d1	d2	D1	D2	伸长 Strech	压缩 Compre- ssion	横向位移 Lateral displacement (mm)	偏转角度 Angle of deflection (α1+α2)
60×50	21/2×2	150	4	4	17.5	17.5	145	125	7	10	10	150
80×50	3×2	150	8	4	17.5	17.5	160	125	7	10	10	150
80×65	3×21/2	150	8	4	17.5	17.5	160	145	7	13	11	150
100×65	4×3	150	8	4	17.5	17.5	180	145	7	13	11	150
100×80	5×3	150	8	8	17.5	17.5	180	160	8	15	12	150
125×80	5×4	150	8	8	17.5	17.5	210	160	8	15	12	150
125×100	6×4	150	8	8	17.5	17.5	210	180	10	19	13	150
150×100	6×4	150	8	8	17.5	17.5	240	180	10	19	13	150
150×125	6×5	150	8	8	22	17.5	240	210	12	19	13	150
200×125	8×5	150	8	8	22	17.5	240	210	12	19	13	150
200×150	8×6	150	8	8	22	17.5	295	240	12	20	14	150
250×150	10×6	200	12	8	22	22	295	240	12	20	14	150
250×200	10×8	200	12	8	22	22	350	295	16	25	22	150
300×200	12×8	200	12	8	22	22	350	295	16	25	22	150
300×250	12×10	200	12	12	22	22	400	350	16	25	22	150
350×200	14×8	200	16	8	22	22	400	295	16	25	22	150
350×250	14×10	310	16	12	22	22	460	350	16	25	22	150
350×300	14×12	245	16	12	22	22	460	400	16	25	22	150
400×300	16×12	305	16	12	26	22	515	400	18	28	22	150
400×350	16×14	250	16	16	26	22	515	460	16	25	22	150
450×400	18×16	260	20	16	26	26	565	515	16	25	22	150
500×400	20×16	250	20	16	26	26	620	515	16	25	22	150
600×500	24×20	265	20	20	30	26	725	620	16	25	22	150
1200×800	48×32	350	32	24	41	33	1380	950	18	28	22	150

注：1、表中法兰标准采用GB911 9PNl OMPa，对应配对法兰应是阀门法兰或符合GB／T911 5 1-2000(RF)法兰：

2、其他标准或非标准法兰需另订协议，指明标准或提供图纸及有关数据，本厂可定制生产。

3、公称通经≥300时，建议采用限位装置。

Note:1.Flange standard is GB 9119 PNl．0MPa，Thematchingflange shouldbevalveflange orotherflanges accordingwithGB／T9115 1—2000(RF)．；

2.For flanges ofother standards or non-standard．it is necessary to be agreed upon separately．please specify standard of furnish diagram and relative parameter，we will manufacture accordingly

3.Whennormal corediameter&~300，restricting equipmentis suggested
