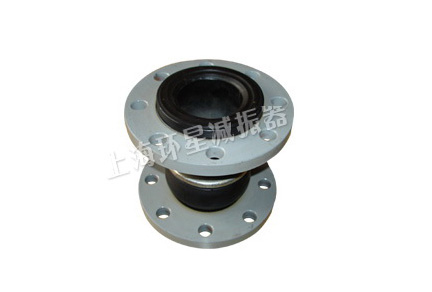

KST-F型可曲挠双球体橡胶接头

Model KST-F Floating Flange Doubler Spherical Rubber Expansion Joints

Page29

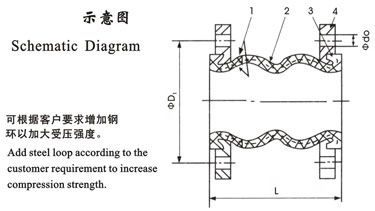

材料表

Table of Materilals

序号 Serial No	部位 Prtion	材料 Material
1	主体 Main body	极性橡胶 polarized rubber
2	内衬 Lining	尼龙帘布 Nylon cord fabric
3	骨架 Frame	硬钢丝 hard steel wire
4	法兰 Flange	软钢 Mild steer

技术条件

Technical Consition

型号 Model	KST-F(Ⅰ)	KST-F(Ⅱ)	KST-F(Ⅲ)
工作压力 MPa（kg.f/cm2） Working pressure	2.0(20)	1.2(12)	0.8(8)
爆破压力 MPa（kg.f/cm2） Bursting pressure	6.0(60)	3.5(35)	2.4(24)
配套法兰 MPa（kg.f/cm2） supporting flange	1.6(16)	1.0(10)	0.6(6)
真空度 Vacuity KPa(mmHg)	86.7(650)	53.3(400)	40(300)
适用温度 Applecable temp.℃	-20℃-80℃(普通型)　　+80℃-135℃(特殊配方)
适用介质 Applecable media	空气、压缩空气、水、海水、热水、弱酸 Air.Compressed air. Water.Sea Water. Hot Water. Weak acid.Etc

注：DN200—350KST-F(1)型工作压力为1.5MPa(15kgf/cm2) 爆破压力为4.5MPa(45kgf/cm2)．法兰按GB 9119配备，压力较高时，中间必须加环，对应配对法兰应是阀门法兰或符合GB/T9115.1-2000(RF)法兰。

NOTE:The working Pressure of Model DN200-350KST-F(1)lS 1.5MPa(15kgf/cm2) and the bursting Pressure is 4.5 MPa(45kgf/cm2)． Flange should be equipped according with GB 9119．When pressure is high，a loop must be put in it，and the matching flange should be valve flange or other flanges according with GB/T9115.1-2000(RF)．

公称通径、长度、位移数值与法兰主要数据表

Table of Main Parameters of Nominal Core Diameter，Length，Displacement Value and Flange

公称能径 Nominal core diameter		长度 Length l(mm)	螺栓数 No.of bolt n	螺栓孔直径 Diameter of bolt hole do(mm)	螺栓孔中心圆直径 Diameter of bolt hole center circlen D1 (mm)	轴向位移 Axial displacenment(mm)		横向位移 Lateral displacement (mm)	偏转角度 Angle of deflection (α1+α2)
（mm）	(寸 in)	长度 Length l(mm)	螺栓数 No.of bolt n	螺栓孔直径 Diameter of bolt hole do(mm)	螺栓孔中心圆直径 Diameter of bolt hole center circlen D1 (mm)	伸长 Strech	压缩 Compression	横向位移 Lateral displacement (mm)	偏转角度 Angle of deflection (α1+α2)
32	(11/4)	175	4	17.5	100	30	50	45	400
40	(11/2)	175	4	17.5	110	30	50	45	400
50	(2)	175	4	17.5	125	30	50	45	400
65	(21/2)	175	4	17.5	145	30	50	45	400
80	(3)	175	8	17.5	160	30	50	45	400
100	(4)	225	8	17.5	180	35	50	40	350
125	(5)	225	8	17.5	210	35	50	40	350
150	(6)	225	8	22	240	35	50	40	350
200	(8)	325	8	22	295	35	60	35	300
250	(10)	325	12	22	350	35	60	35	300
300	(12)	325	12	22	400	35	60	35	300
350	(14)	350	16	22	460	35	60	35	300
